First Watt SIT 4 Single Ended Slutsteg

First Watt SIT 4 J-Fet Single Ended Slutsteg SIT-4 är den första watteffektförstärkaren som använder statiska induktionstransistorer av industriell kvalitet. Den föregås av den banbrytande SIT-1, 2 och 3 och följer deras tekniska filosofi och konstruktion. En viktig skillnad i SIT-4 är själva ”SIT-enheten”. De tidigare tre designerna använde Kiselkarbidtransistorer för att göra en anpassad vertikal effekt-J-fet med lågimpedans vars dräneringkaraktär snyggt emulerade ett Triod-rör-koppling, men som direkt arbetade med ström och spänning som skulle driva högtalare utan krav på en utgångstransformator. SITs lämpar sig för högkvalitativ ljudprestanda med mycket enkla klass A-kretsar med lite eller inget beroende av andra aktiva kretselement eller negativ feedback. Common Source-läget SIT-1 kunde göra jobbet omgivet av endast passiva element, och SIT-2 krävde endast förspänning från en strömkälla. SIT-3 höjde spelet med Common Drain-design som är partisk av en ny Pass-krets, MUFF (Mu Follower/Follower). SIT-4 följer i Common Sources fotspår men förbättrar spelet med en industriell SIT. SIT-1/2/3 förstärkningstransistorerna var klassade till några ampere och cirka 50 watts förlust. Denna förstärkare använder en Tokin THF51s klassad till 600 volt, 30 ampere och 400 watt. Rent praktiskt är begränsningarna för SIT-4-kretsen storleken på kylflänsarna. Och denna stora Jfet hanterar en bandbredd på 50 megaHertz... Kretsen för SIT-4 är enkel. Q1 är en nygammal Toshiba 2SK170 som driver utgången på Q2 SIT, vars utsignal är förspänd av en mu-följare strömkälla Q3. Själva kretsen är bara något mer komplicerad

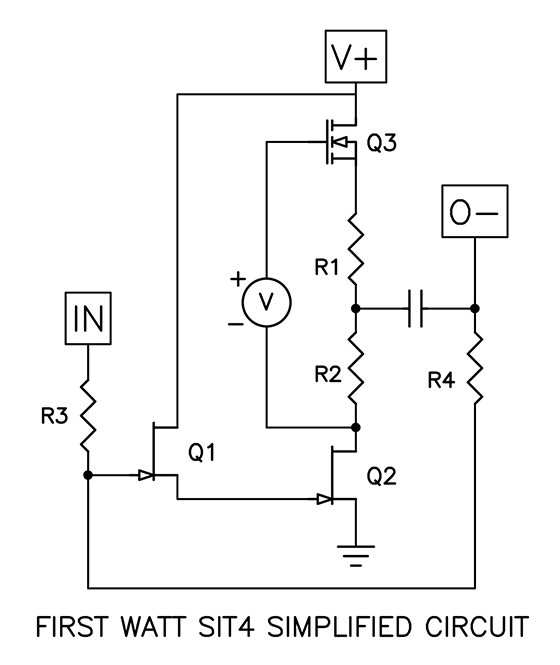

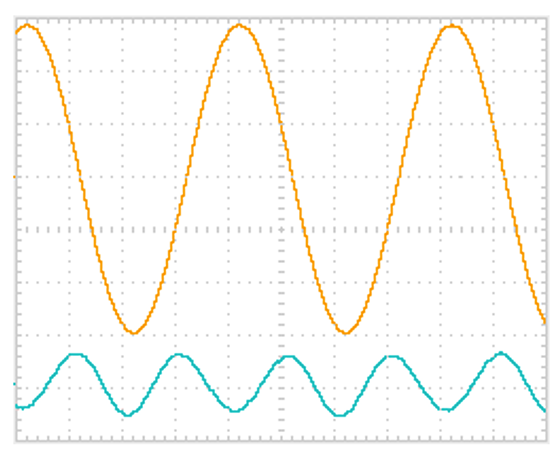

Det är denna klass A enkelhet som ger den eftertraktade ljudkvaliteten, den nästan rena negativa fas andra-övertonssignaturen som identifieras så väl i den ursprungliga SIT-1

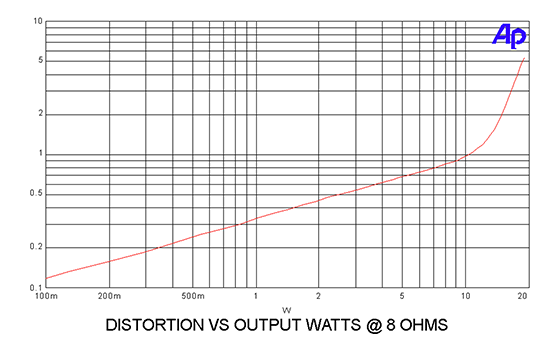

De första prototyperna av SIT-4 kördes utan återkoppling, och hade massor av denna 2:a övertonskvalitet, men omfattande lyssningstester avslutades med en design som använde 6 db feedback för att sänka detta lite och förbättra dämpningsfaktorn. Resultatet är denna distorsion vs effektkurva:

Du kan se var den 2:a övertonen ger en rak linje för distorsion vs uteffekt hela vägen till 10 watt, och sedan börjar någon 3:e överton att böja linjen med viss kompression. Realistiskt sett kan du lyssna på 40 watts toppar innan dina öron börjar göra ont. Jag, jag behöver nästan aldrig mer än en watt, men jag vet att många, om inte de flesta audiofiler, vill ha mer kraft och dynamik. Har det verkligen varit 12 år med SIT-förstärkare? Känns som igår... (Nelson Pass) Stereoslutsteg med Nelson Pass SIT.konstruktion Toshiba 2SK170 Statiska induktionstransistorer Effekt; 2 X 10 Watt i 8Ohm /2 X 5 Watt i 4Ohm 20dB Gain 0,6% Distortion Fördjupa dig i den länkade manualen nedan om du vill veta mer om den tekniska bakgrunden. Alla Först Watt som som säljs genom oss är anpassade på den Europeiska marknaden.
