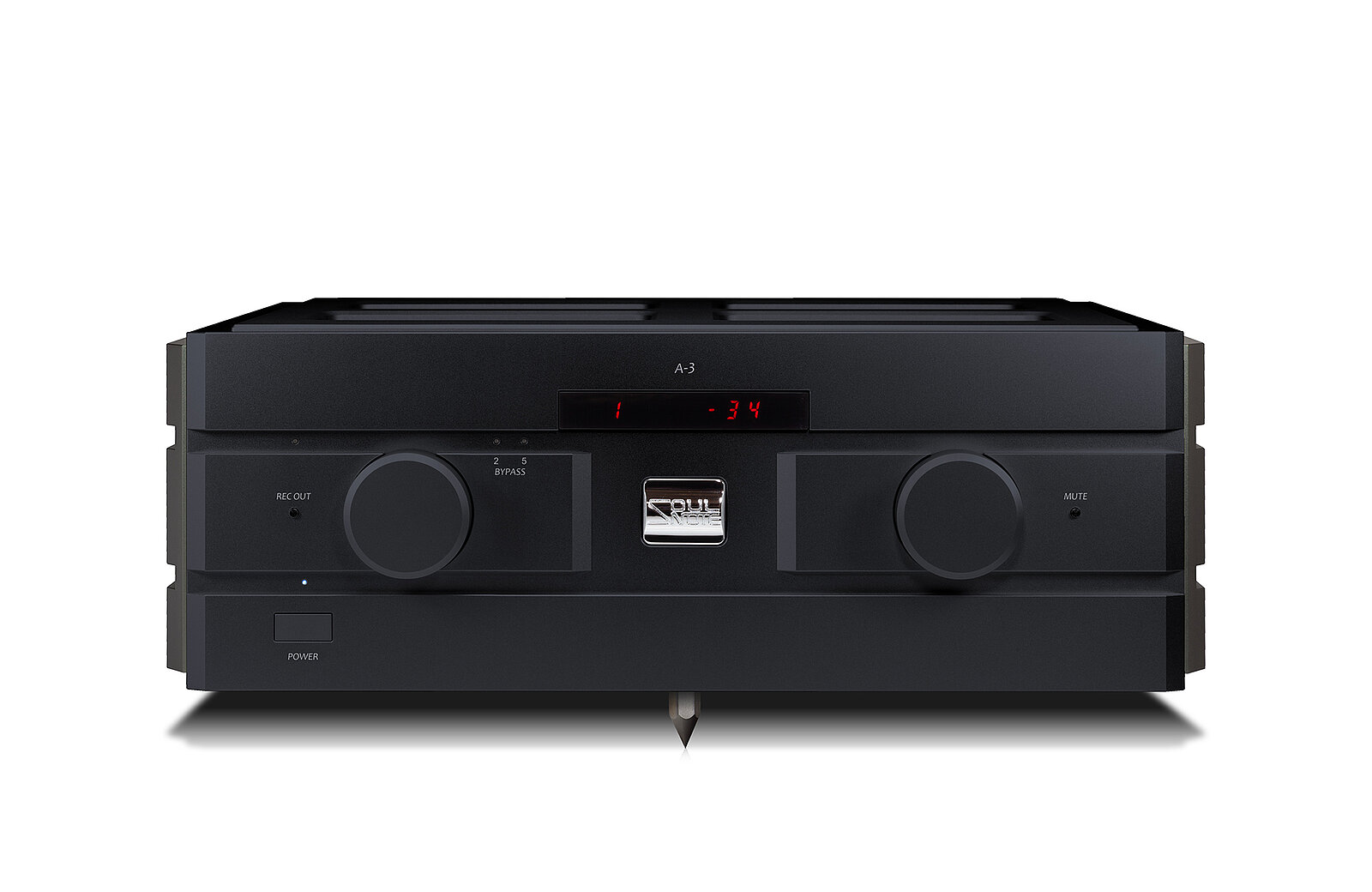

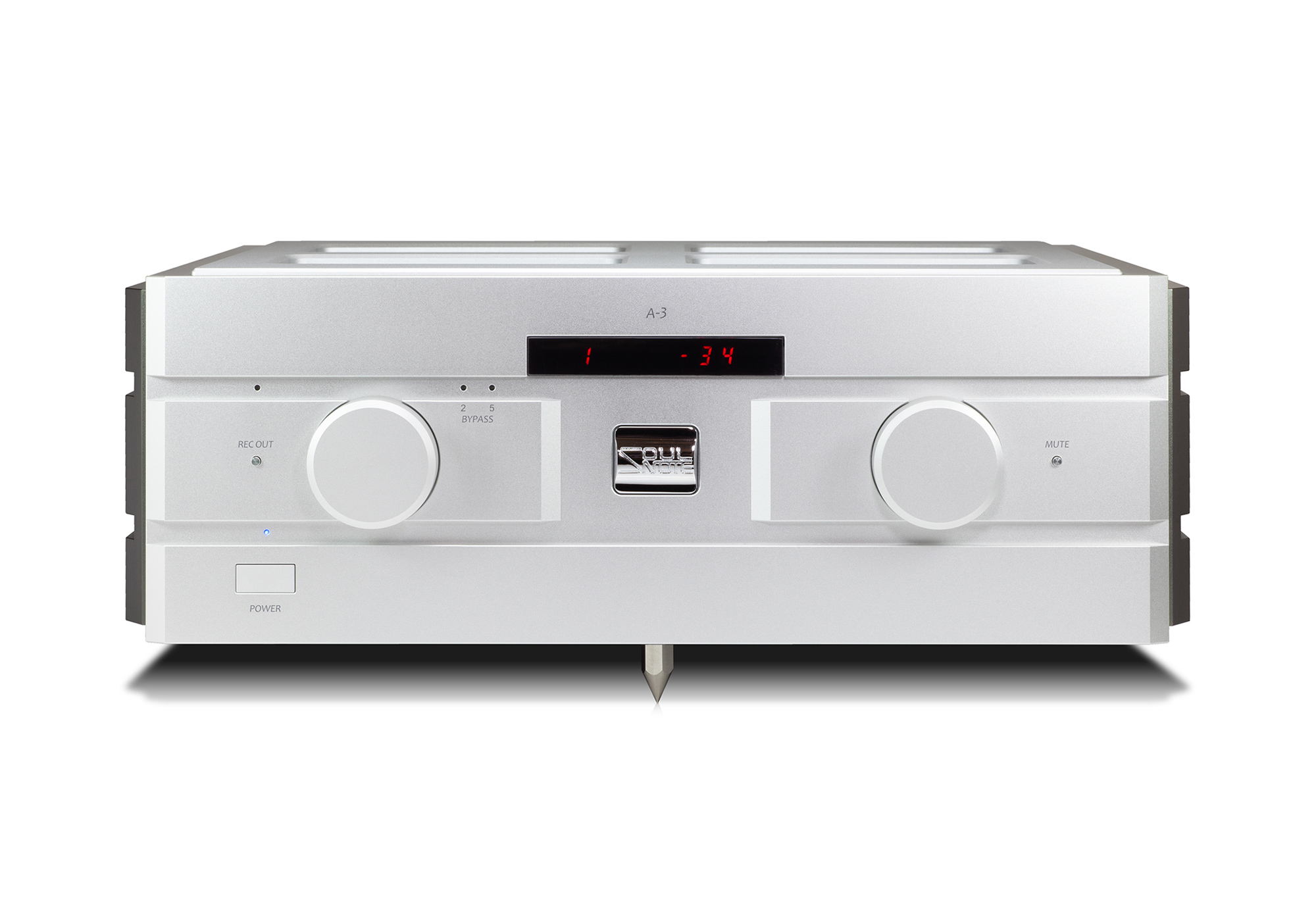

Soulnote A-3 integrerad förstärkare

Soulnote A-3 integrerad förstärkare är i princip Försteget P-3 och monostegen M-3 i en gemensam låda. En komplett high-end förstärkare utan kompromisser! Fullständig separation av vänster och höger kanaljord Jord-separationstekniken som designades för P-3-förförstärkaren tillämpas på denna modell med en effektförstärkningskrets. Ursprungligen var hur man jordar "signalplanert" för en effektförstärkare som hanterar hög ström till chassit en viktig designfråga, och det finns inget prejudikat för att "GND" inte är jordad. Avjordning av effektförstärkarens hölje uppnåddes dock genom enkla icke-NFB-kretsar, optimerad design, minimering av högströmsslingor, eliminering av induktanskomponenter och andra faktorer. Detta ledde till födelsen av den integrerade förstärkaren A-3 med helt separerad vänster och höger signaljord. Dessutom, genom att separera styrsignalerna för väljaren, volymen, skyddskretsen och andra reläer med en fotoomkopplare, kunde vi uppnå fullständig Jordplansseparation, med hänsyn till kapacitans och induktiva komponenter. Upplevelsen av hur förstärkaren beskriver djup, bred och höjd från inspelningen (Inspelningens tredimensionella rymd) sätter nya gränserna för integrerade förstärkare.

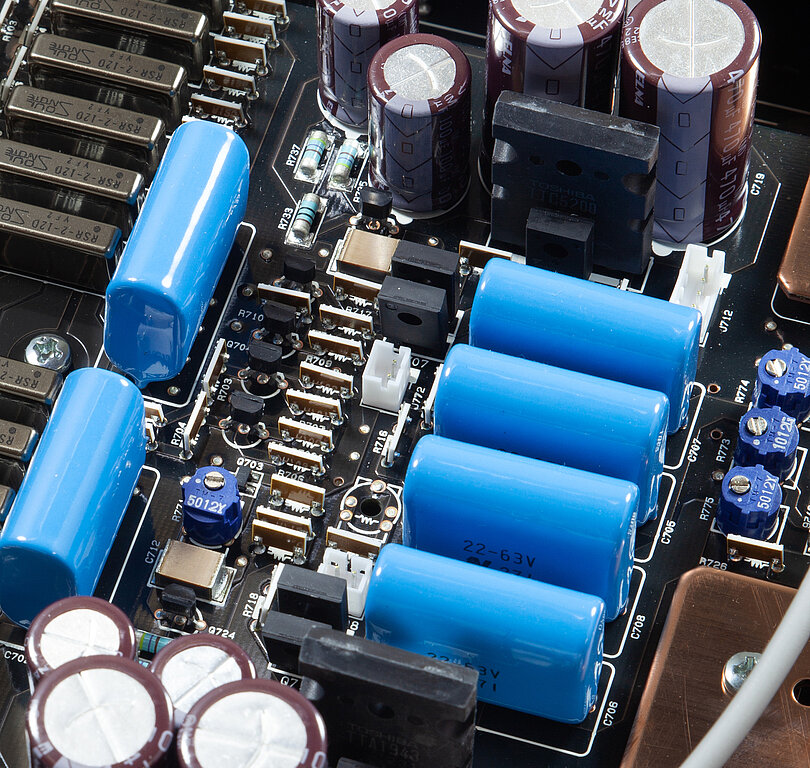

4-stegs Darlington-konfiguration med superkraftigt drivsteg och förkrets som driver transistorerna För att enkelt driva TO3(Metalkåpe-typ)-transistorn, används ultrakraftiga TO3P-transistorer i såväl drivsteget som i drivsteget innan dessa. Att säkerställa perfekt strömtillförsel hela vägen till bottenänden utan hänsyn till högfrekvensfluktuationer vid höga strömmar gör det möjligt att uppnå både djup uttrycksfullhet och ett spännande driv.

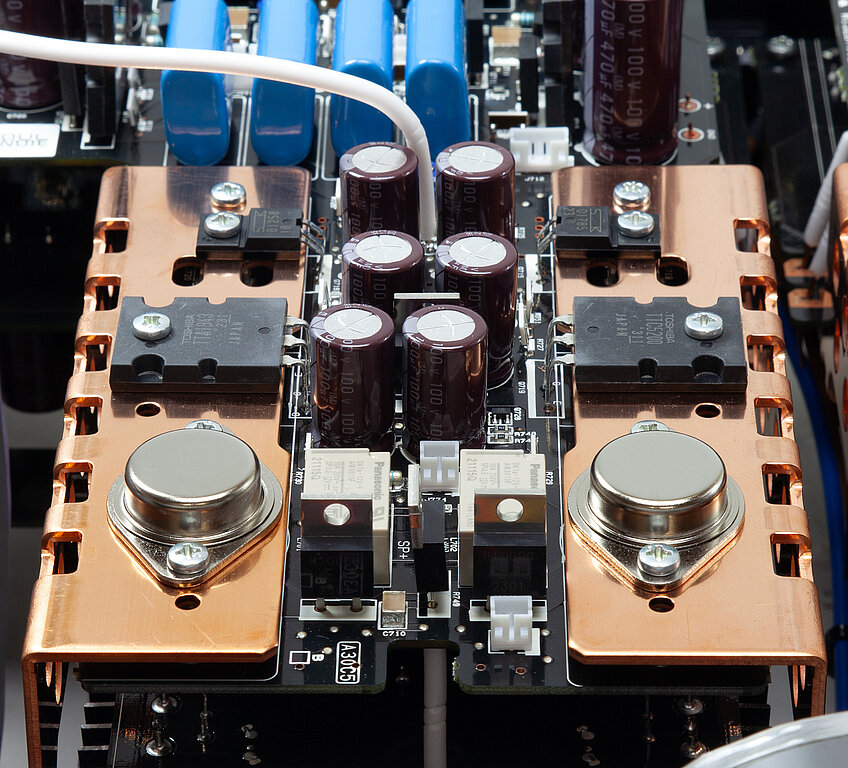

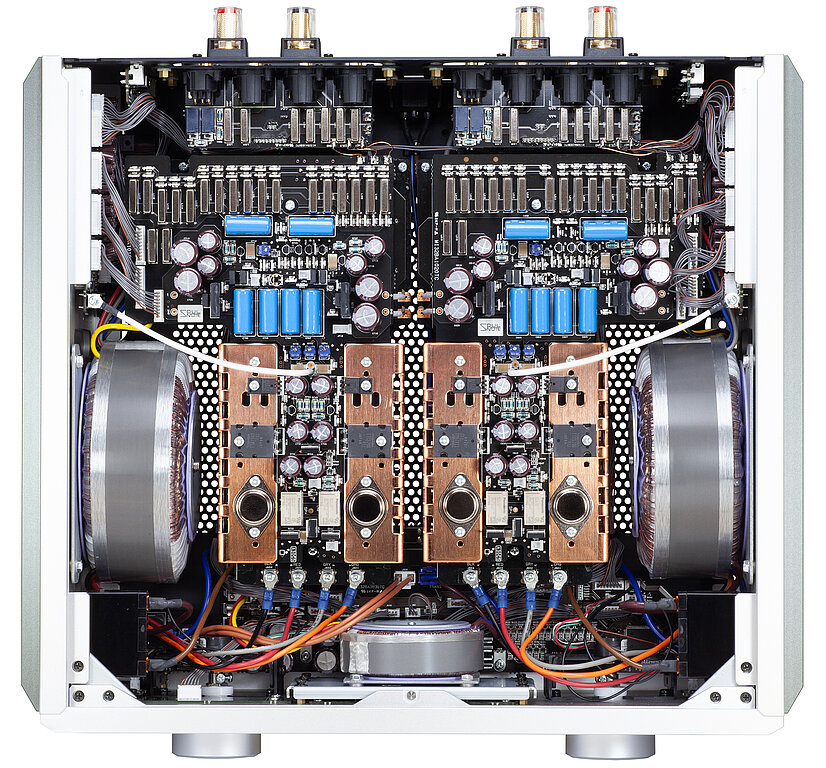

Ett push-pull förstärkarsteg Slutsteget använder en enkel push-pull SEPP-krets med en TO3(Metal CAN-typ) bipolära transistorer, samma som används i M-3. Den realiserar transparent musikåtergivning med korrekt timing från ultralåga till superhöga frekvenser. Den medryckande musikåtergivningen är resultatet av denna enda push-pull transistor som bibehåller mikrotidsaxelns noggrannhet. Kylfläns i form av en kompakt kopparskena En lätt, kompakt kopparplatta används som huvudkylfläns. Denna kylfläns fungerar också som en samlingsskena för att mata ström till TO3(Metal CAN-typ) transistorn, och terminalerna på TO3(Metal CAN-typ) transistorn penetrerar samlingsskenan och är monterade direkt på kortet under. Detta eliminerar ledningar, vilket är en nackdel med TO3 (Metal CAN-typ) transistorn, och hjälper till att övervinna instabilitet som orsakas av induktanskomponenten, samtidigt som man undviker försämring av ljudkvaliteten orsakad av att isoleringsarket dumpar på enheten. Ljudkvalitetseffekten är också extremt imponerande, med en känsla av frihet och transparens på grund av kylflänsens fysiska oberoende från chassit. Vidare, i A-3, är strömförsörjningskortet och förstärkarkortet sammankopplade med en samlingsskenas kylfläns, som också fungerar som en strukturell komponent för att bilda ett block. Det är verkligen en "fyra fåglar i en smäll" kylfläns. Ny Type-R-krets, fullt balanserad icke-NFB För spänningsförstärkning används en nyutvecklad enstegs Type-R-krets med hög förstärkning till GND. Nakna foliemotstånd används generöst för alla motstånd som är involverade i förstärkardrift.

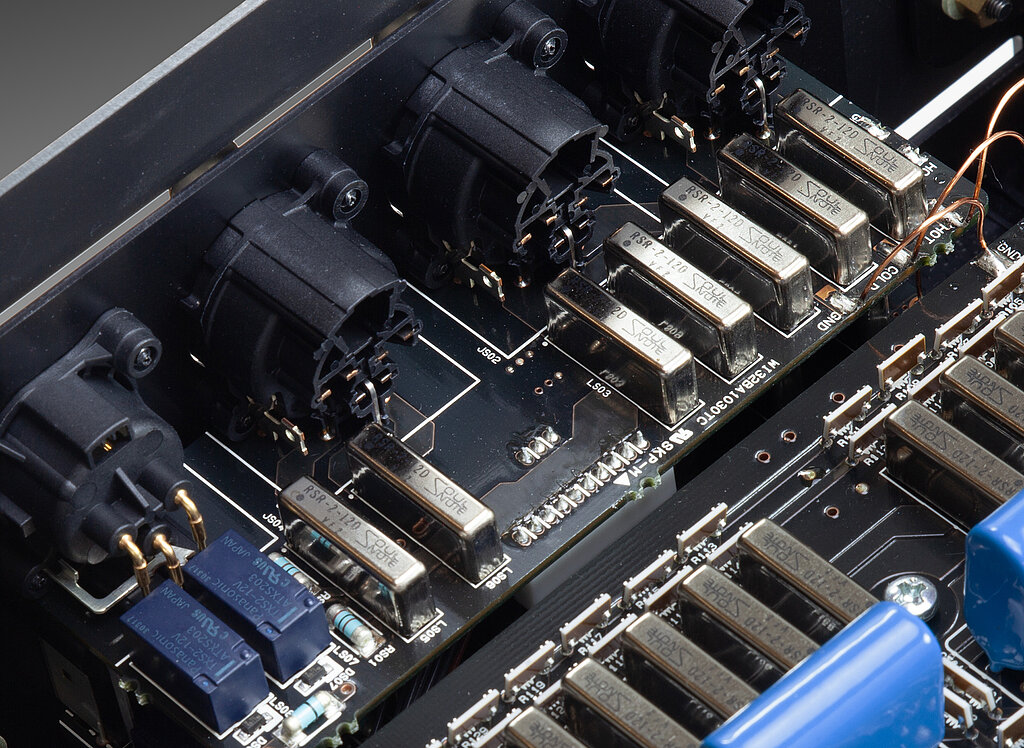

GND-väljare Väljaren som kopplar från GND var en viktig punkt för P-3. Denna används också i A-3. Det eliminerar försämring av ljudkvaliteten orsakad av GND-loopar som uppstår när många uppspelningsenheter är anslutna. Milspecat RSR-anpassat relä används för att växla ingång.

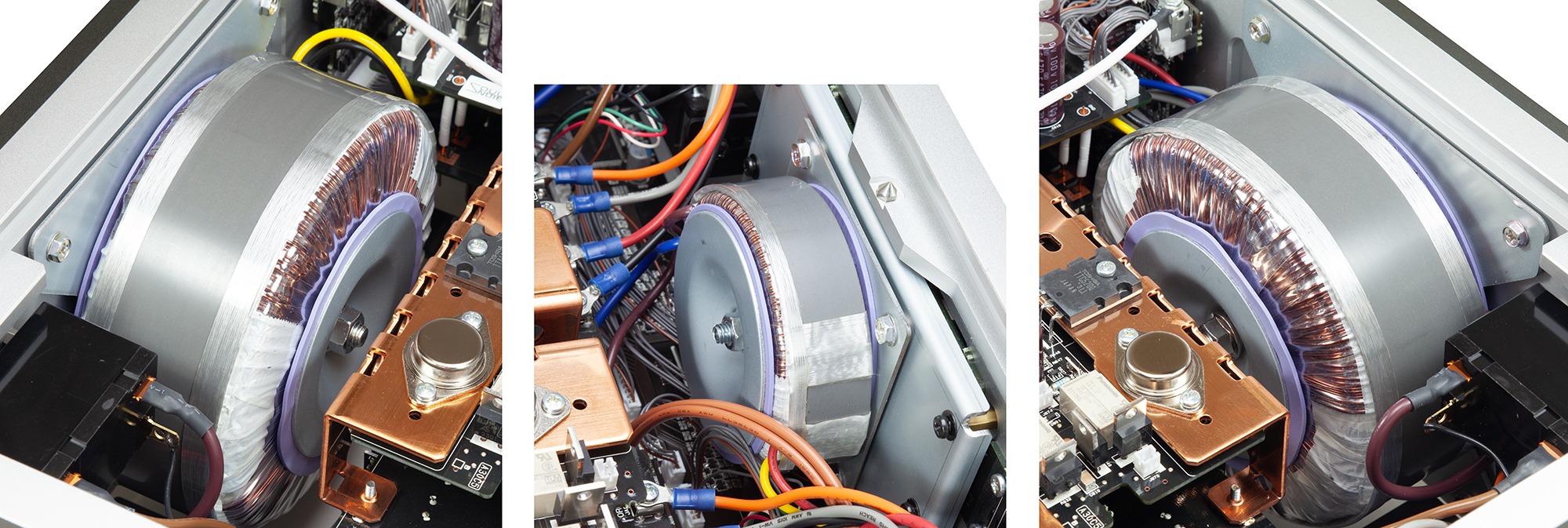

Reläkopplad motståmds-volym Motståndsväxlingsvolymen är den enklaste och möjliggör minsta degradering av ljudkällan. Naturligtvis används RSR anpassade reläer och nakna foliemotstånd genomgående. Detta är den transparentaste volym-kontrollen som någonsin övervägts. Jord-ankare Jord för strömförsörjningsenheterna för vänster och höger kanal är jordad till vänster och höger sida av metall isolerad med keramiska brickor, en speciell kapslingskonstruktion som fungerar som ett Jord-ankare. En känsla av öppenhet och lågt grepp uppnås på hög nivå. Superstarka krafttransformatorer 2x 700VA odämpade ringkärnetransformatorer används för effektförstärkningen, var sin till vänster och höger. A-3 har tre krafttransformatorer, em tredje för försteg och logikstyrning, Alla tre packade i en mekansk kapsling. De är alla monterade vertikalt så att magnetfältslinjerna är parallella med tavlan.

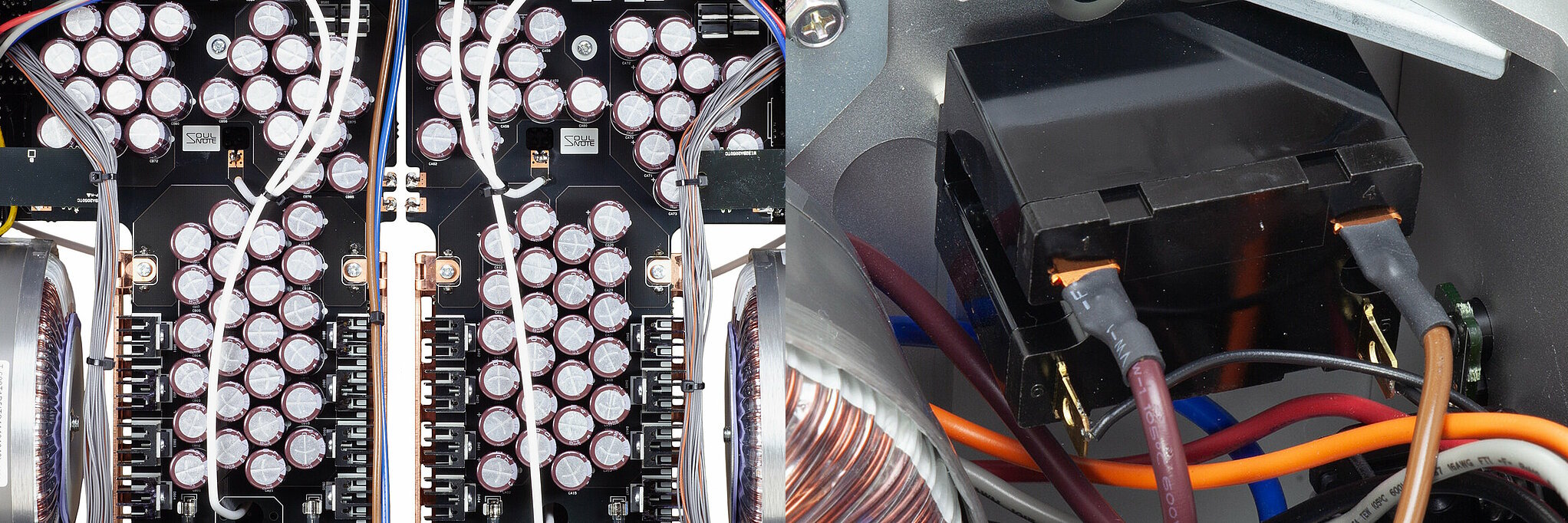

Höghastighets-icke-NFB-strömförsörjning För likriktarkondensatorn används en speciellt utvald höghållfast spänning liten kapacitans lågförstoringsfoliefilterkondensator på endast 470uF. För att optimera kapaciteten bestämdes antalet använda enheter och belastningen på krafttransformatorn reducerades. Detta förbättrade ytterligare den verkliga regleringen av den ultrakraftiga krafttransformatorn. För likriktardioderna används SiC-dioder med de senaste specifikationerna med förstärkt tillåten startström. Detta är den mest kraftfulla och snabbaste strömförsörjningskonfigurationen som någonsin övervägts. Dessutom används två stora kraftreläer med utmärkt ljudkvalitet oberoende och utan fixering som strömbrytare för de två huvudströmtransformatorerna. Med andra ord är strömbrytaren på frontpanelen dedikerad till styrsystemets subtransformator. Oberoende strömbrytare för varje krafttransformator, som är en kontaktpunkt med hög ström, är extremt avgörande för ljudkvaliteten.

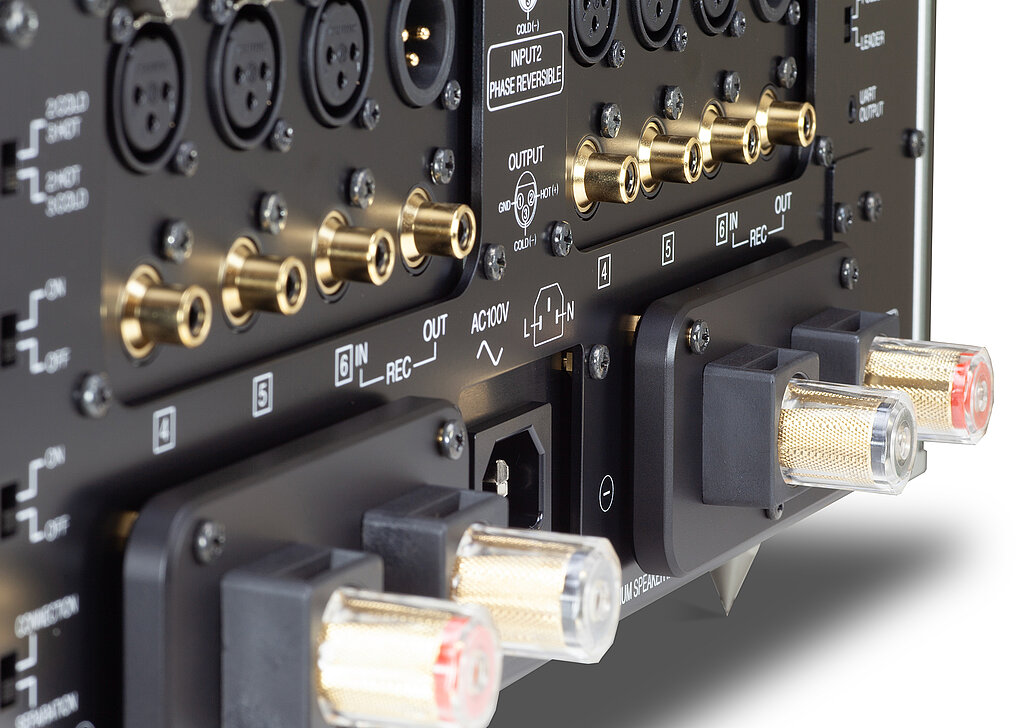

Ofixerad struktur Förstärkarblocket, terminalerna, AC-intaget, topplocket och bottenlocket är alla ofixerade. I synnerhet använder förstärkarblocket en trepunkts lateral glidstruktur med reglage av titan. Samtidigt som den flyr från krafttransformatorns skadliga vibrationer frigör den också sin egen inneboende vibration. Volymbypass-funktion En vardera av XLR och RCA kan ställas in för volymbypass med förstärkning fast på 22dB. Genom att ansluta utgången på en AV-förförstärkare kan den användas som en AV-effektförstärkare. Anslutningsfunktion för flera enheter

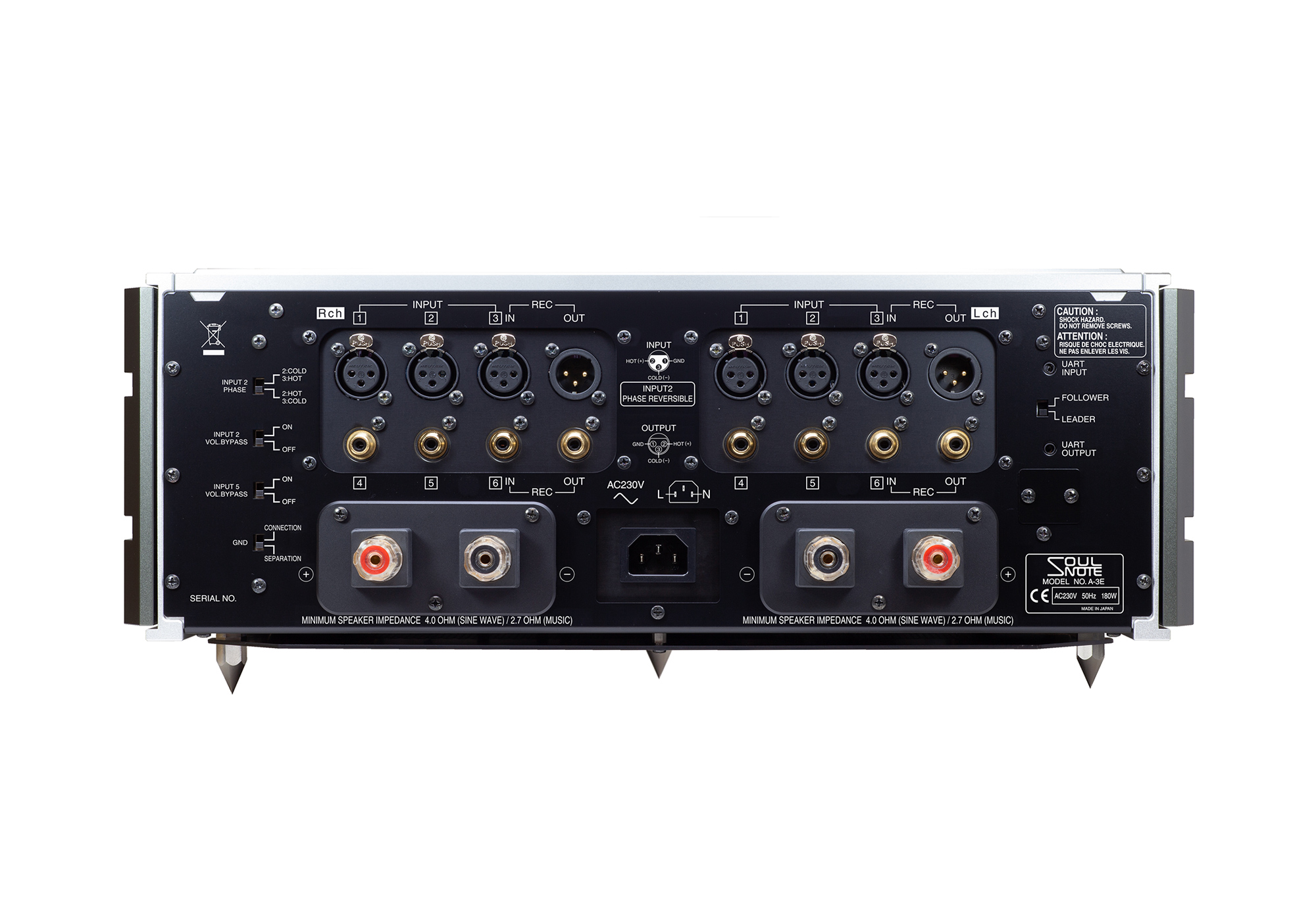

Genom att ansluta en 3,5Φ stereo mini-telekabel kan flera enheter länkas (samtidig kontroll av volym, etc.). Genom att ställa in en ledare och en följare kommer alla följare att följa ledarens tillstånd. Dessutom kan följaren skilja på ledarens och följarens volym. Denna funktion möjliggör till exempel volymkontroll i en multi-amp-konfiguration med digitala kanaldelare efter DA-konvertering. Naturligtvis eliminerar styrsystemets flytande GND problem såsom GND-slingor orsakade av koppling. REC OUT-funktion REC IN / REC OUT-uttag finns för att ansluta ett kassettdäck , en rullbandare eller digital inspelare. En anslutning kan göras med XLR- eller RCA-kablar. Specifikationer Modellnamn: A-3SE (Premium Silver) / A-3BE (Premium Black) Ingång: 3 (balanserad), 3 (obalanserad) Utgång: 1 (högtalare) Volymförbikoppling: 1 (balanserad), 1 (obalanserad) Nominell uteffekt: 120W + 120W (4 ohm) Total harmonisk distorsion: 0,27 % (1W, 8 ohm) Frekvenskarakteristik: 2Hz till 200kHz (+/-3dB, 1W, 8 ohm) Ingångskänslighet: 480mV S/N: 110dB Maximal gain: 33dB Strömspänning: 230V AC 50Hz Energiförbrukning: 180W/86W (vid tomgång) Maximala yttermått (inklusive spikfötter): 454(B) x 184(H) x 407(D)mm Vikt: 31 kg Medföljande tillbehör: Spikeboard, spikar, spacer (för Spikeboard flytande), fjärrkontroll, strömkabel
