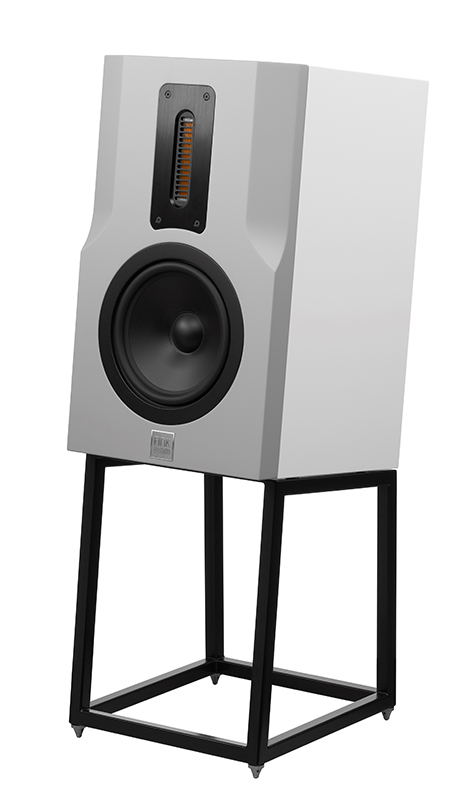

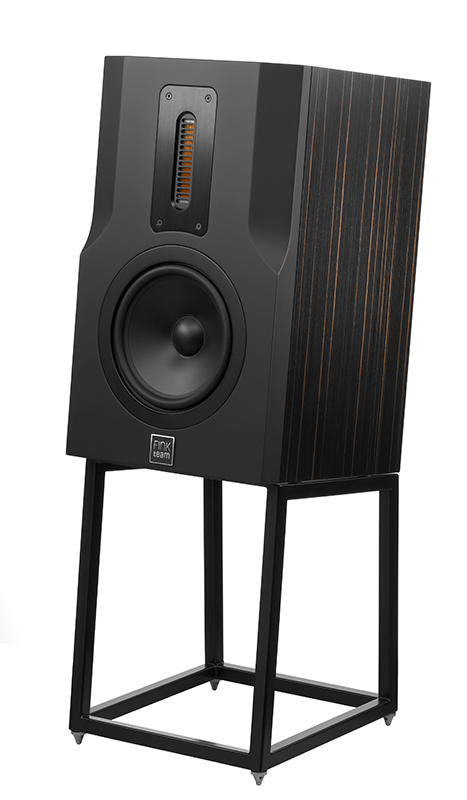

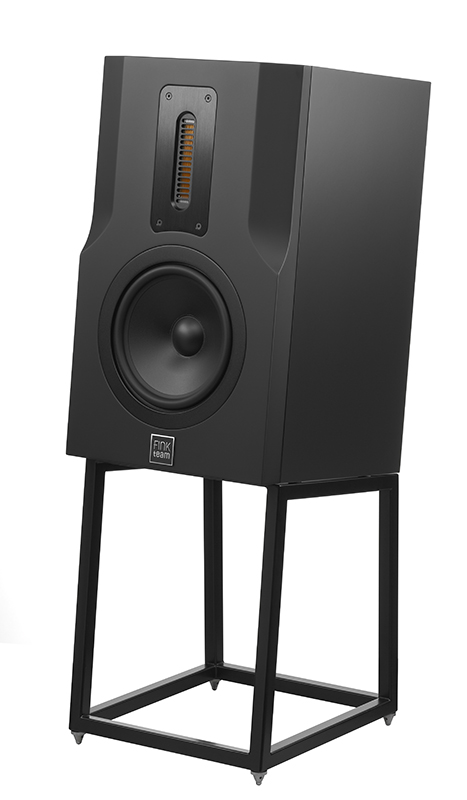

Fink Team - KIM Stativhögtalare med integrerat stativ
Fink Teams senaste design, och även om vi säger det själva den som vi är mest stolta över. KIM är en "liten" högtalare och tar upp mycket mindre utrymme än våra tidigare modeller, men KIM levererar musik, känslor och skala på ett sätt som är överraskande för sin storlek.
KABINETT
FinkTeams kabinett är alltid konstverk inifrån och ut. Konstruktionen kretsar kring två kritiska uppgifter: att hålla drivenheterna stilla i rymden och att utstråla så lite energi som möjligt.
Vi har tidigare pratat om signal-brusförhållandet för ett högtalarkabinett, och det är fortfarande en av de grunderna i vårt tänkande. Det är meningslöst att designa och tillverka toppmoderna drivenheter och konstruera delningsfilter med perfekt summering om kabinettet sjunger med i musiken.
Vi tänker på design av högtalarsystem som något där integreringen av delarna är ett positivt summaspel.

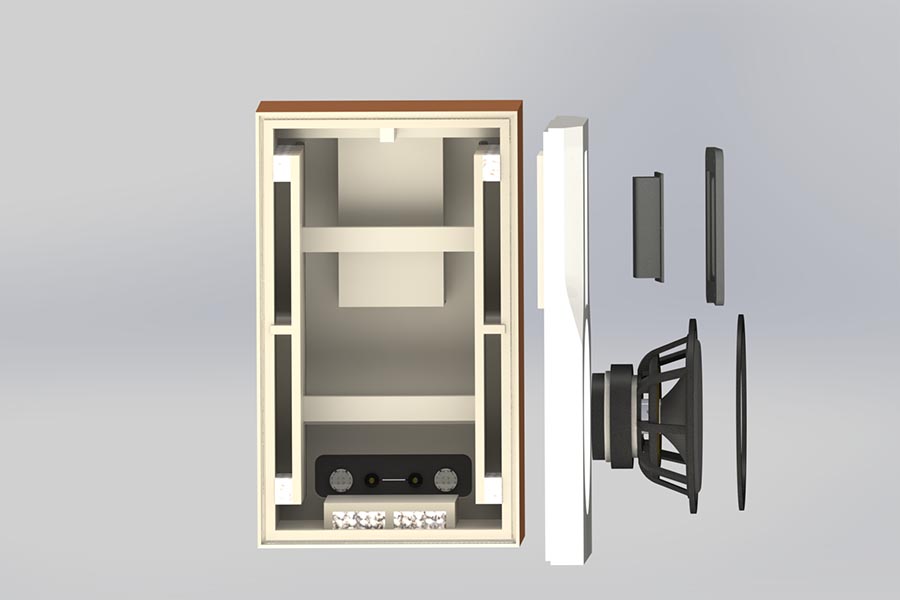

Den skulpterade främre baffeln av KIM som minskar i bredd från 300 mm till 205 mm runt AMT-diskanten är till för att underlätta högfrekvent riktning och minimera diffraktion. Flerlager av MDF-paneler limmade ihop med ett nytt unikt dämpande lim bildar den främre baffeln, som sedan är precisions CNC-fräsad. Sidorna och baksidan av kabinettet använder en liknande teknik, men panelerna är bara en enda sandwich.
Förstärkning är endimensionell för att undvika onödig spridning av panelresonanser som är vanliga i moderna högtalarkonstruktioner. Att designa för den lägsta utstrålade energin är nästan omöjligt utan fördelarna med laserinterferometri och FEA.
Strunk-absorbenter används inuti höljet för att ta bort stående vågor. Dessa Helmholtz-resonatorer är i antifas mot de stående vågorna och eliminerar dem utan skadlig användning av massor av absorberande material.
I åratal har argumentet rasat bland högtalardesigners mellan de som 'proppar' sina lådor fulla med polyesterfiber eller fårull eller annat 'magiskt' absorberande material och de som föredrar en relativt tom låda. Liksom alla designelement finns det argument som gynnar båda, men för att förenkla det här tenderar massor av saker att "sjunga med" högtalarens ljud men möjligen ge den ett mer hifi-ljud men mindre roligt eller involverande prestanda.
DELNINGSFILTER
Att knyppla ihop en åtta-tums mellanbasenhet med en AMT HF-enhet är enklare än med en 10,25-tums mellanbas, men en sömlös övergång är inte lätt.
Den grundläggande delningsfilter-topologin är 4:e ordningens akustiska Linkwitz-Riley men med en all-pass-fördröjning för HF-enheten och en del enkel impedanskompensation i den lägre delen för att göra KIM lättare att driva.

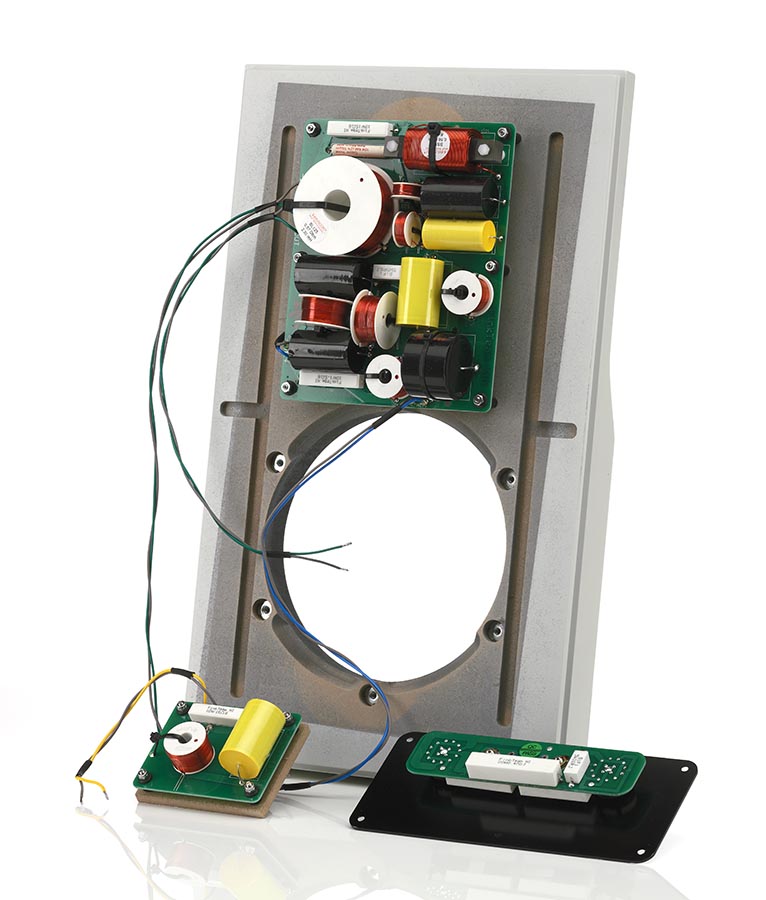

Alla induktorer i delningsfiltret har noll distorsion luftkärna design med polypropen-filmkondensatorer också valda från Mundorf. Motstånd är en kombination av Mundorf låginduktans och bifilar typer.
Resultatet är ett högtalarsystem med en medelimpedans på åtta ohm, en minimiimpedans på 5,9 ohm och 86db känslighet för 1 watt. Observera här att 1 watt vid denna impedans representerar ett lägre strömsug än med de flesta högtalare (Vilket betyder att KIM är relativt lättdriven trots att känsligheten är ganska låg på pappret).
DRIVELEMENT
Trenden sedan 80-talet har varit smala högtalare, vilket har krävt användningen av mindre mellan/basdrivenheter. Den klassiska tvåvägshögtalaren gick från att vara en åttatums med 19 mm diskanthögtalare till en sex och en halv till en fem eller till och med fyra tums mellan/bas, och samtidigt flyttade diskanthögtalare i allmänhet till 25 eller 29 mm.
Materialteknik och bättre lim har möjliggjort massiva förändringar av krafthanteringen, maximal avvikelse och tillförlitlighet, vilket uppmuntrat mindre drivenhetssystem.
Med KIM ville vi designa en högtalare vi själva skulle använda, vilket tvingade oss i riktning mot en 8-tums mellanbasdriver.

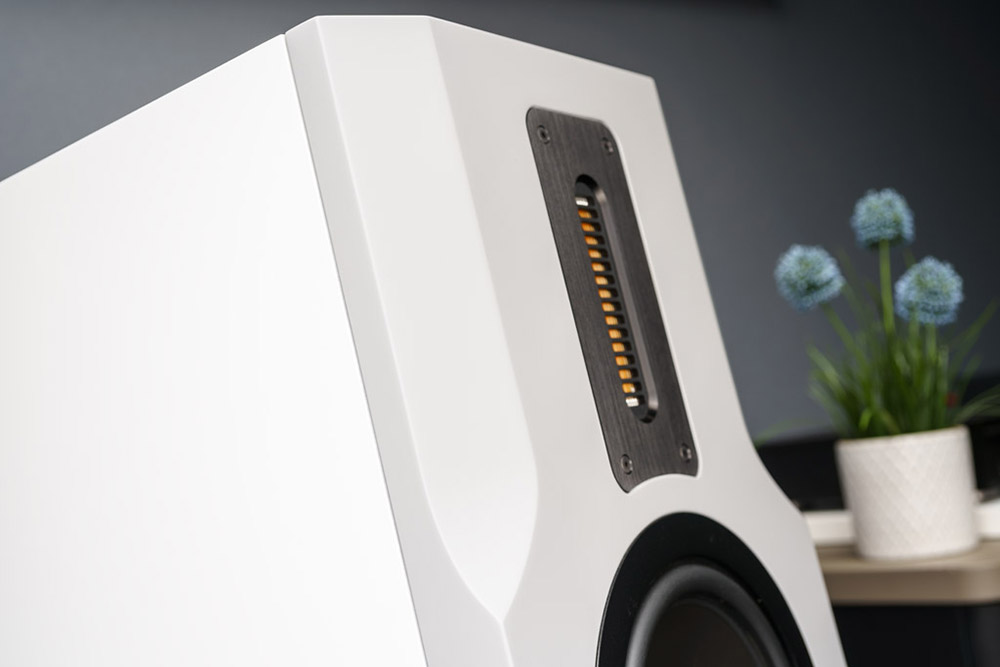

Diskanthögtalaren är en Air Motion Transformer (AMT) som fungerar enligt de principer som fastställts av dess uppfinnare Oskar Heil. Utvecklad av Mundorf tillsammans med FinkTeam och tillverkad specifikt för FinkTeam av Mundorf, AMT har ett starkt, 25 μm tjockt veckat Kapton-membran med 50 μm aluminiumremsor. Detta material har utmärkt intern dämpning, vilket resulterar i särskilt låg distorsion. Vi utvecklade en unik etsningsprocess för att producera den, och membrankonfigurationen optimerades genom många tester.
Valet av 110 mm AMT ger en bred spridning horisontellt – vilket ger bra stereo över ett brett lyssningsområde. Riktningen vertikalt kontrolleras medvetet för att minska golv- och takreflektioner som kan skada bilden och minska den skenbara bildhöjden.
BASREFLEXPORT
Reflexportar eller ventilerade höljen gör många amatörhögtalar-designexperter förvirrade. Genom åren har de hört många högtalare med dåligt designade portar. Dålig systemdesign producerar långsam, klumpig och olämplig bas, och många har bestämt att detta är relevant för alla portade högtalare. Det är det inte.
Att porta en högtalare korrekt ger betydligt mer lågfrekvent effekthantering, mer bas i de viktiga oktaverna, och med tvåvägshögtalare kan det tillföra en extra realism till mellanregistret.

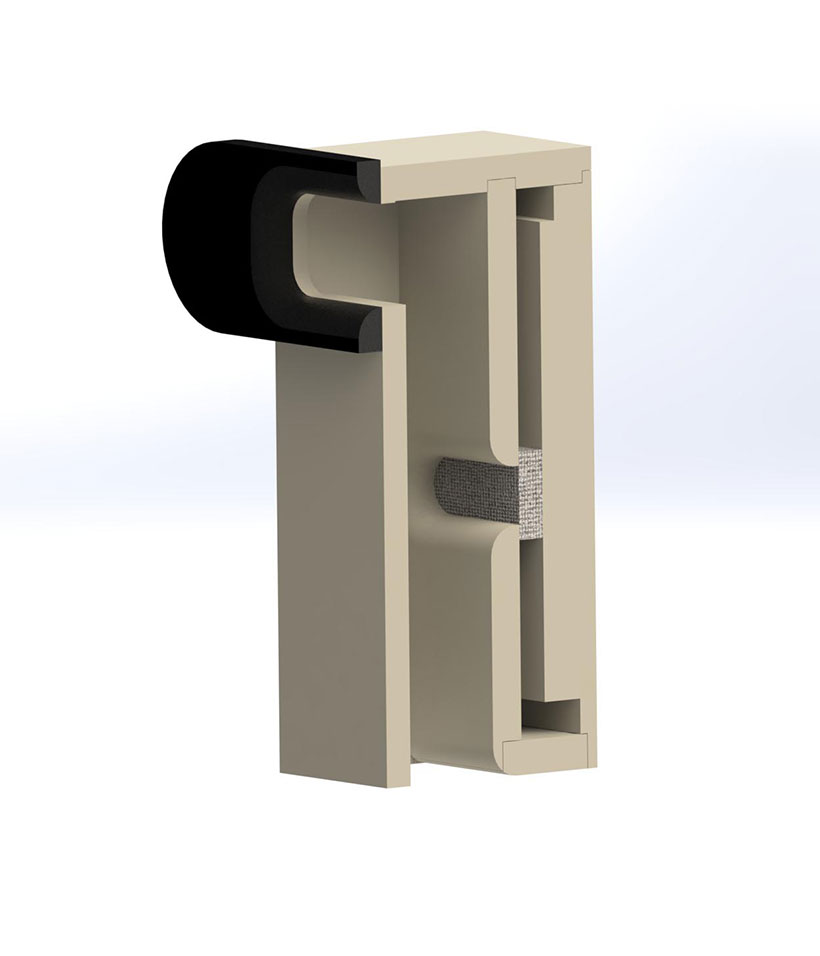

Slotsporten som är integrerad i KIM:s bakpanel är inställd på 37Hz. En extra resonator i motfas kallad CleanPort tog bort rörresonansen från huvudporten.
ANSLUTNINGSTERMINALER OCH JUSTERINGSMÖJLIGHETER

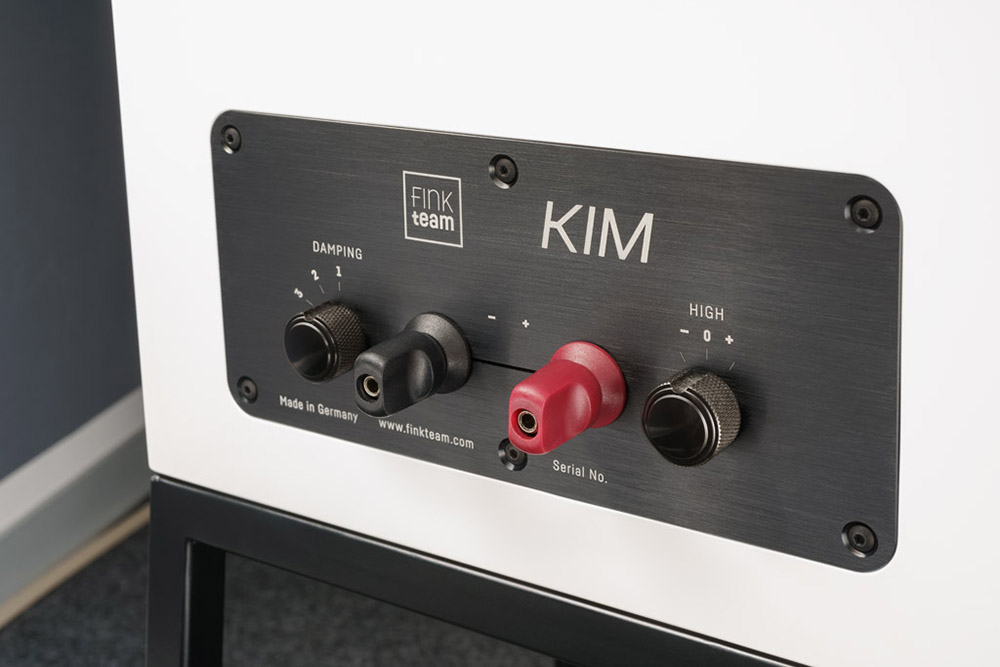

De två tunga terminalerna är nickelpläterad solid koppar designad för lågt motstånd och hög anslutningsbarhet.
Det finns två ytterligare kontroller: en HF-kontroll som tillåter en subtil förändring av den övergripande HF-nivån för att passa olika rum.
Den andra kontrollen erbjuder ett val av dämpning för att passa ägarens val av förstärkare. De tre lägena passar möjligen en rörförstärkare en solid state-förstärkare med låg dämpningsfaktor och en solid state-förstärkare med hög dämpningsfaktor.

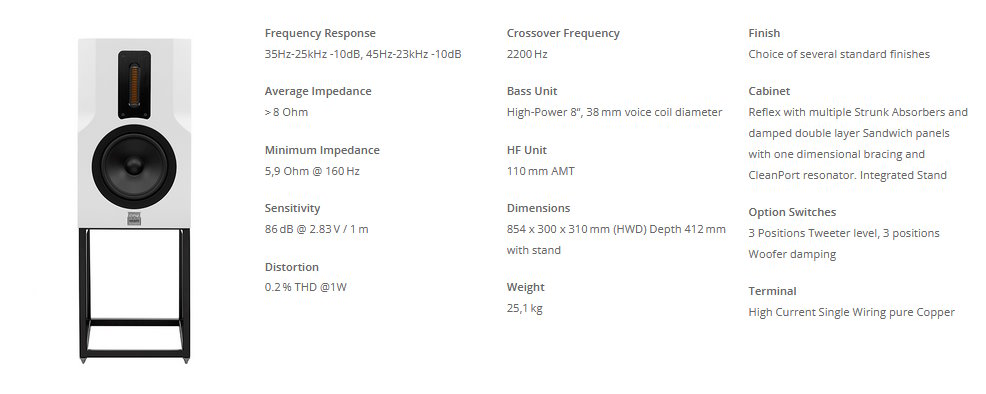

SPECIFIKATIONER

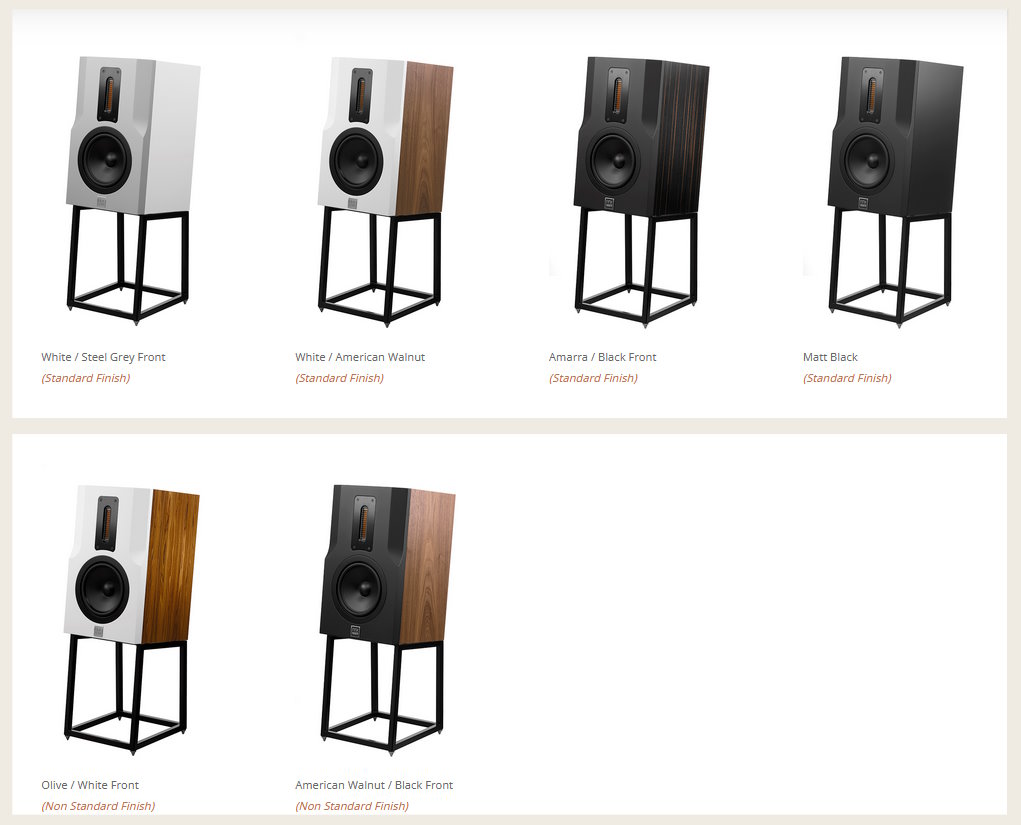

Bilderna på de olika finisharna är indikativa, som alla vet är "trä" ett levande material vars utseende kan variera mycket inom den egna arten.
