Grundprincipen för den optiska pickupen!

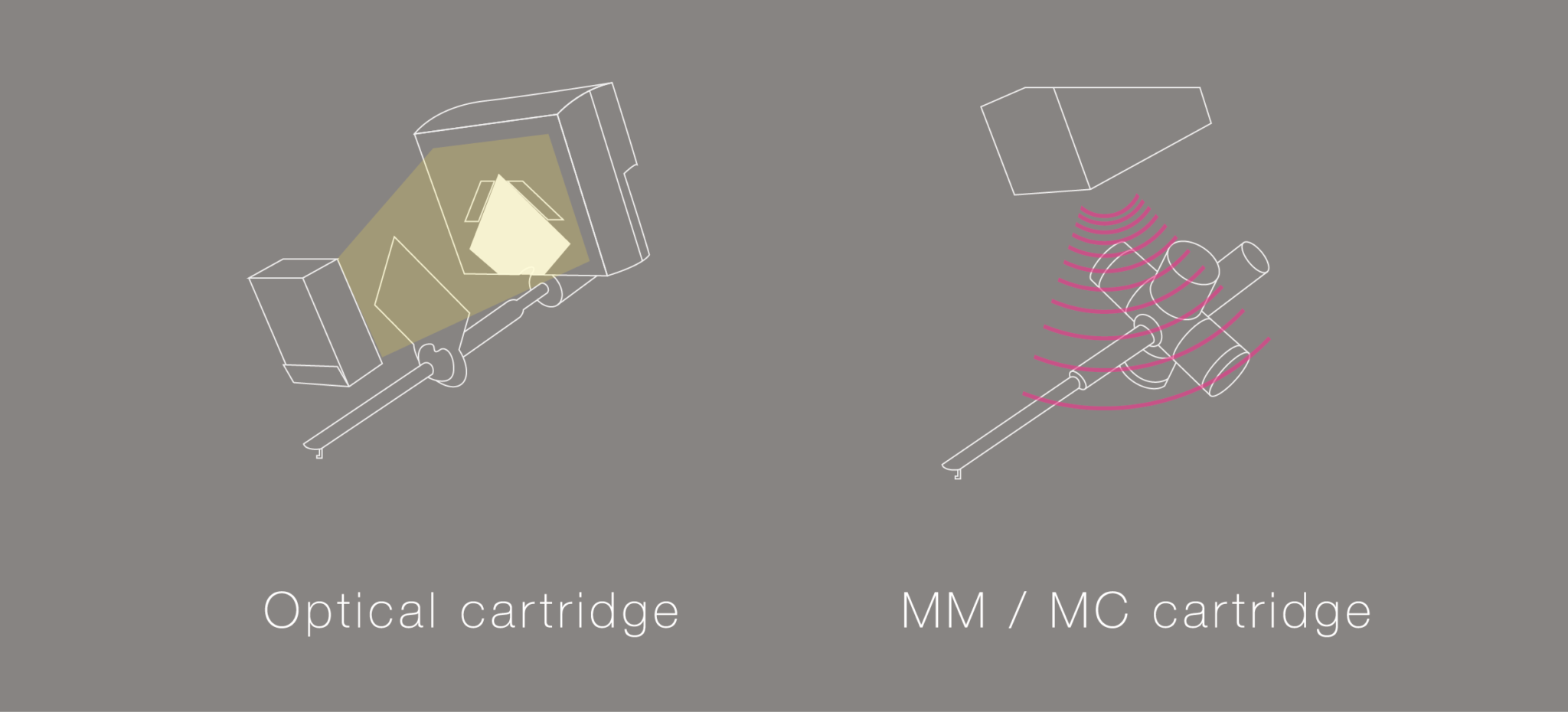

Först kommer vi att förklara skillnaden i detekteringsprincipen mellan den optiska pickupen och MM / MC-pickupen. Både MM/MC-pickuper och den optiska patronen läser av skivspåret genom nålen, men den vanliga MM/MC-pickupen känner av musiksignalen genom att vibrera magneten (eller spolen) i magnetfältet.

Å andra sidan upptäcker optiska pickuper musiksignaler genom att fånga skuggförändringar (förändringar i ljusstyrkan) med lysdioder och PD (fotoceller). Eftersom MM / MC-pickuper genererar elektricitet genom att skära av magnetfältet, uppstår alltid magnetiskt motstånd när magneten (eller spolen) rör sig.

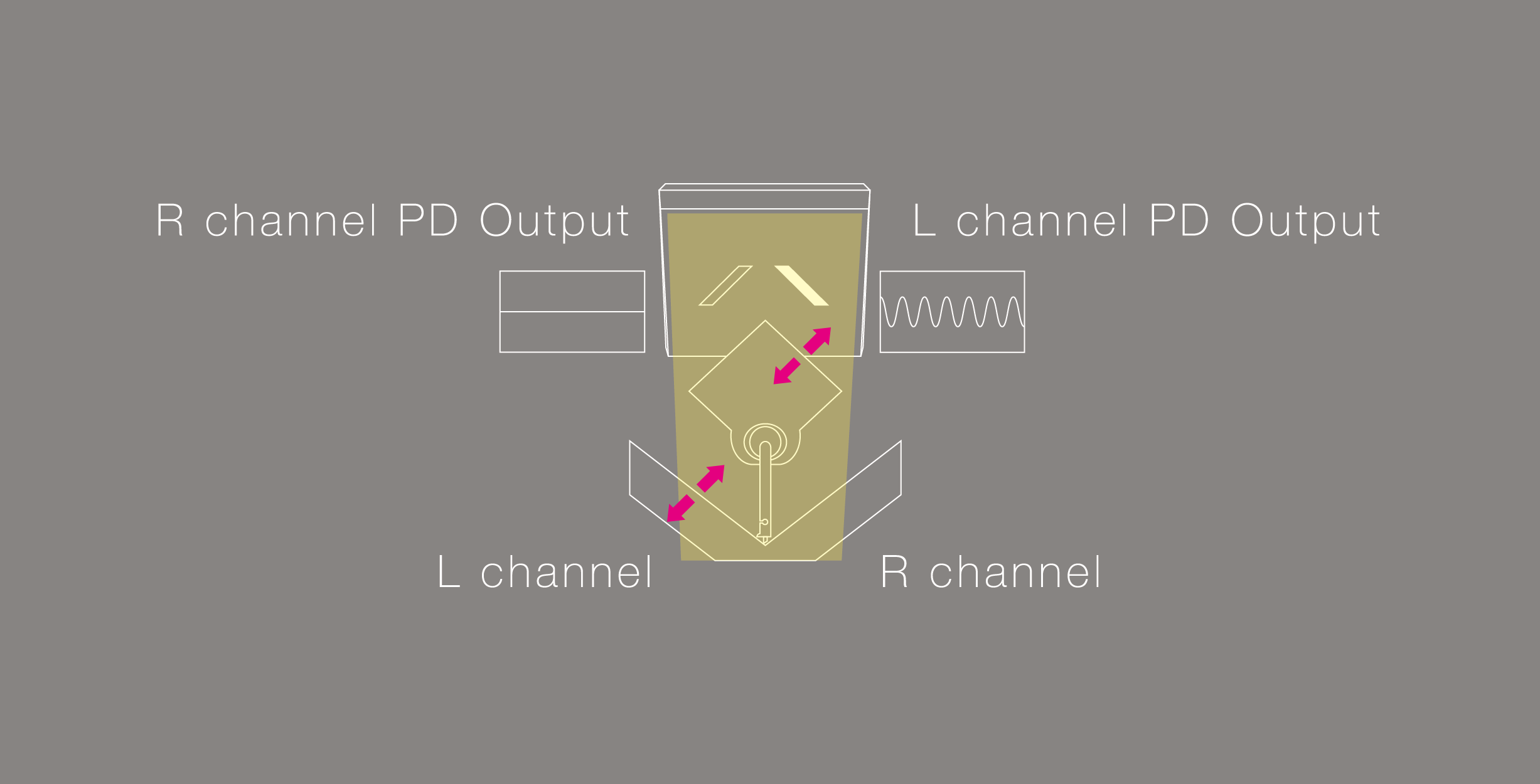

Ovanstående diagram är en vy av ljusskärmsplattan och fotocellerna från den position där lysdioden är placerad. När skivans spår vibrerar (sned 45 grader) överförs vibrationen från nålspetsen till konsolen, och skuggplattan vibrerar också tillsammans.Eftersom skuggplattan vibrerar på ett sådant sätt att den blockerar ljuset från den främre lysdioden, ändras ljusstyrkan som går in i PD (fotoceller) kontinuerligt från ljust → mörkt → ljust → mörkt.

Eftersom fotocellerna upptäcker förändringar i ljusstyrka som skapas av registreringsspårrörelser, ändras utspänningen i enlighet därmed. Rörelsen av skärmplattan kommer att avläsas som 2 separata stereokanaler, av 2 oberoende fotodetektorer. Avskärmningsplattans vinkelrörelse säkerställer att varje fotodetektor endast kan ta upp information från sin motsvarande kanal. Information från den parallella rörelsen av den motsatta kanalen kommer inte att läsas, vilket säkerställer korrekt kanalbalans och kanalseparation. Eftersom fotocellens ljusstyrka inte ändras eftersom rörelsen hos den ljusskärmande plattan blir en parallell rörelse på sidan av den omvända PD-sidan (fotoceller), är det möjligt att detektera ljudsignaler från vänster och höger kanal med en ljusskärmsplatta.

Film från produktionen av DS Audios pickuper (DS Audio har även fler intressanta filmer på sin Youtube-kanal)


Med en optisk pickup kan du inte använda en ”standard” phono-förstärkare för MM / MC, du måste använda en phono-förstärkare dedikerad till den optiska DS Audio-pickupen. Det finns två skäl till detta

① Spänning krävs för att driva den interna lysdioden inuti pickupen, och denna spänning levereras av equalizern. Ström tillförs lysdioderna på den optiska pickupen med hjälp av tonarmens jord (blå och gröna linjer).
Av den anledningen, för att kunna använda den optiska pickupen, är det viktigt att tonarmens fyra kablar är korrekt och oberoende av varandra. (Det är inga problem med de flesta tonarmar som för närvarande finns på marknaden.)

② Standard RIAA-utjämningskurvan som krävs för MM/MC skiljer sig helt från utjämning som krävs för optiska pickuper.
Eftersom uteffekten från en MM / MC-pickup är proportionell mot dess hastighet, ökar uteffekten när hastigheten ökar (= högre frekvens). Den optiska pickupen har dock en amplitudproportionell utgång som matar ut platt från lågfrekvensen till högfrekvensen (samma som den gamla kristalltypen och kondensatortypen).

Eftersom den optiska pickupen är klassificerad som amplitudproportionell och inte påverkas av hastighetsförändringar, inte ens på samma post, har den helt olika utgångsegenskaper. Mycket mindre EQ-korrigering krävs för den amplitudproportionella utsignalen jämfört med traditionell MM/MC. På grund av detta kräver RIAA-korrigeringskretsen för den optiska pickupen mycket mindre manipulation av signalen jämfört med en hastighetsproportionell typ MM / MC-pickup.
RIAA-korrigeringskretsen för den optiska pickupen blir en överväldigande enkel krets. Detta är ytterligare en fördel med optisk pickupteknik
