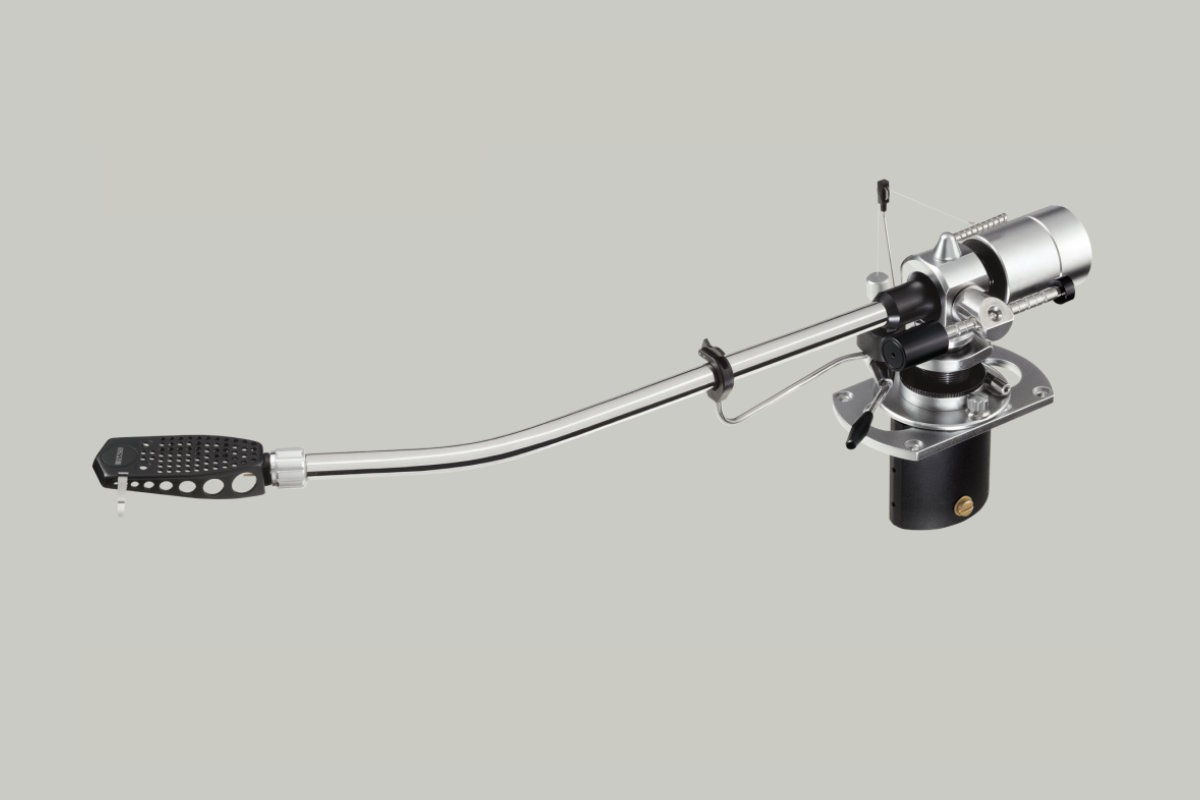

SME M2-12R (Svängd 12-tums tonarm)

SME M2-12R (Svängd 12-tums tonarm) Precisionstonarmen Model M2-12R har utvecklats efter stor efterfrågan och erbjuder den design- och konstruktionsmässiga excellens som förknippas med SME i ett kompakt format. Som en medlem i M2-familjen är denna tonarm byggd av entusiaster för entusiaster. Bland dess omfattande funktioner finns justering av vertikal och horisontell spårningsvinkel, samt balansvikter av volfram inneslutna i satinkromade mässingshylsor. Den har även ett avtagbart skal med dubbla låsstift (draw-pin) och azimuth-justering, samt höjdjustering via ett tumhjul vilket gör att den kan användas med ett brett urval av både pickuper och skivspelare. Konstruktion ¤ S2-R pickupskal i aluminium, avtagbart och utbytbart utan att pickupen eller kablaget störs. ¤ Bajonettkoppling med dubbla låsstift (draw-in pin) som säkerställer en stabil och vridstyv koppling till tonarmen. ¤ Slipad horisontell axel i rostfritt stål, monterad i en rejäl bygel (yoke) med 10 mm precisionskullager. ¤ Slipad vertikal axel i rostfritt stål med en integrerad 16 mm fläns för att koppla samman axeln med bygeln. ¤ Det 23 mm breda stålpelarröret är värmebehandlat, slipat och invändigt henat. Det rymmer två 17 mm precisionskullager med stort avstånd för att motverka lutning (tilt). ¤ Internt kablage av Silver Litz-kabel. ¤ Ett internt dämpmatrislager (constrained layer) dämpar minimala restvibrationer, vilket gör tonarmen akustiskt död (inert). Justeringar ¤ En unik koppling mellan pickupskal och tonarm gör det enkelt att justera pickupens azimuth (vridning). ¤ Anti-skating-kontrollen fungerar via en anti-skating-vikt och tråd, och är justerbar för nåltryck (VTF) upp till 5 gram. ¤ ¤ Hisskontrollen (höj- och sänkfunktionen) ger en jämn och distinkt rörelse samt gör det möjligt att justera hur högt pickupen lyfts ovanför skivan. ¤ Insatser av volframlegering i balansvikten möjliggör maximal förskjutning av tyngdpunkten för att balansera ett bredare urval av pickuper. Upp till 38 gram i S2-R-pickupskalet och upp till 46 gram med pickuper som ansluts direkt (t.ex. SPU-modeller). ¤ Exakt nåltryck (VTF) upp till 5 gram appliceras i steg om 0,5 gram via en skjutvikt på en graderad tonarmsstång. ¤ Höjdjustering för vertikal spårningsvinkel (VTA) via ett tumhjul. ¤ Basplattan medger +/- 12,0 mm rörelse för att underlätta justering av den horisontella spårningsvinkeln (HTA). Specifikationer för Series M2-12R eries M2-12 Dimensions: - A – Distance from pivot to stylus: 308,80 mm - B – Distance from pivot to turntable centre: 295,60 mm - C – Cartridge fixing centres: 12,70 mm - F – Overhang: 13,21 mm - G – Height above mounting surface: 87,0 mm max, 63,0 mm min - Note: Spacer P1, part no. 3823/IV is required when the turntable surface is more than 41.30mm above the surface on which the arm is mounted - H – Height of record surface above mounting surface: 67,40 mm max, 43,40 mm min - J – Depth below mounting surface: 46,0 mm - K – Radial clearance for balance weight: 51,0 mm - + – Tracking adjustment: 12,7 mm
