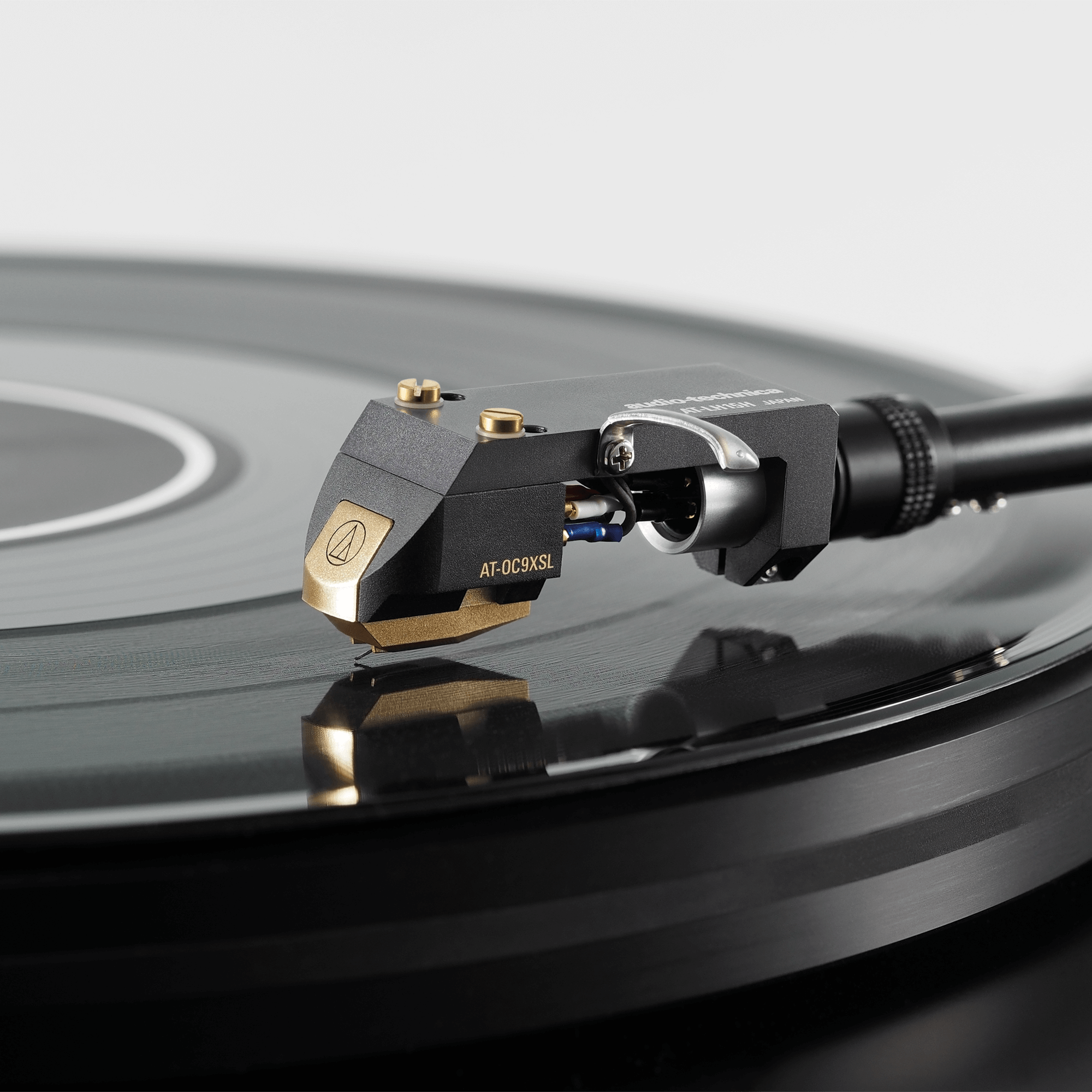

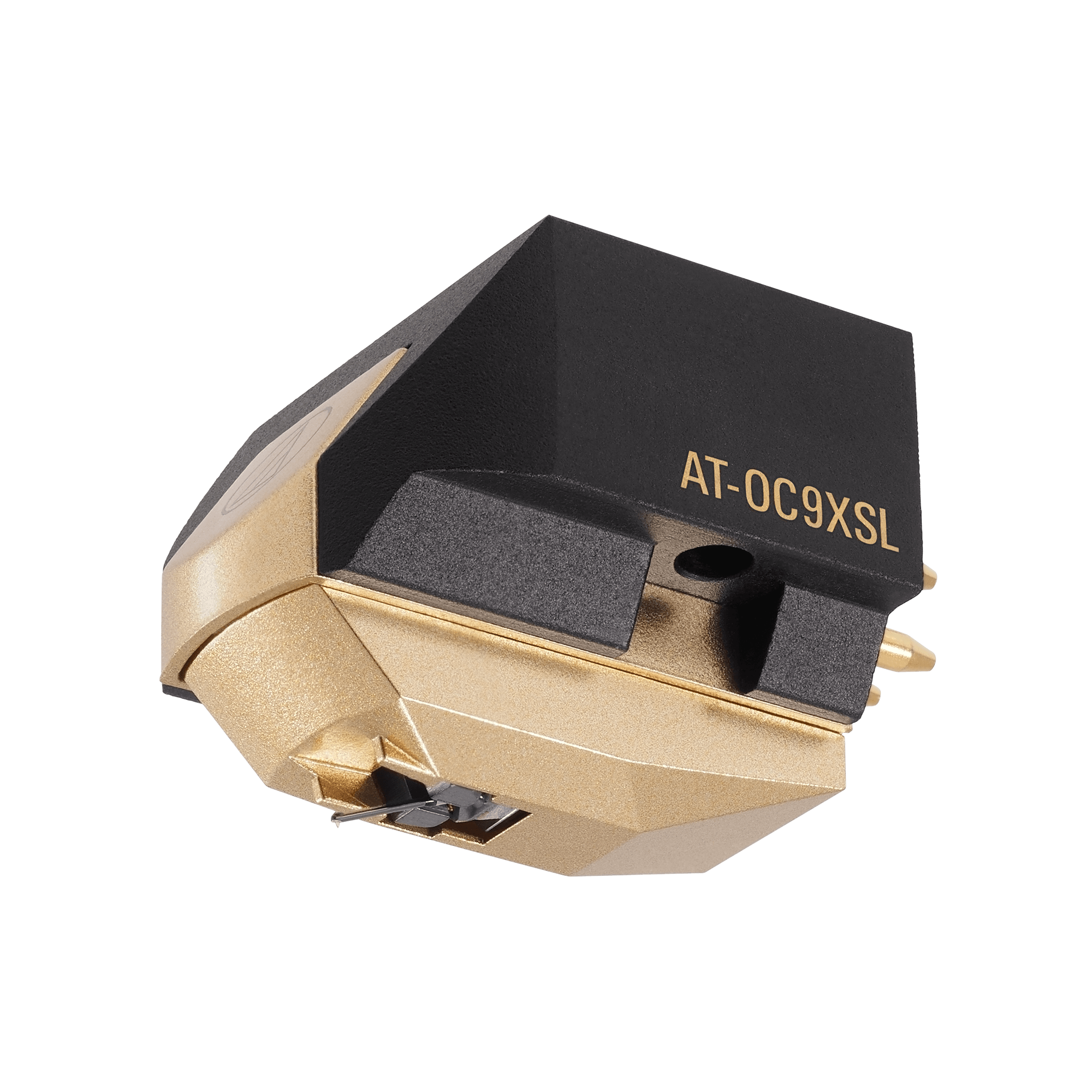

Audio Technica AT-OC9XSL MC Pickup

När man skulle skapa AT-OC9XSL så hade man höga ambitioner, man ville skapa en pickup med den absolut bästa möjliga ljudkvaliteten. Man gick igenom hela designen och tog inget för givet. Nålspetsen, nålröret, magnetsystemet, dämpningar, allt gicks igenom och förfinades där det var möjligt. Resultatet talar för sig själv. En stabil grund Den centrala kroppen, som håller magnetsystem och vibrationssystem på plats, är i AT-OC9XSL tillverkas av ett hårt och väldämpat syntetiskt material. Kroppen hålls i sin tur fast av en bas som är tillverkad i en stark aluminiumlegering. Pickupens undre kåpa är tillverkad av aluminium och är pläterad för att öka styvheten och förbättra signal-brusförhållandet. Blandningen av material är noga vald för att minimera risken för oönskade resonanser. Motorsystem AT-OC9XSL har två separata spolar, en för höger och en för vänster kanal. Eftersom signalen genereras helt separat för höger och vänster kanal så ger den här designen mycket hög kanalseparation. Spolarna är tillverkade av tunn PCOCC-tråd och spolarnas kärna består av ferrit. De två spolarna är placerade som ett uppochnedvänt V över cantilevern i en struktur tillverkad av ett syntetiskt material som innehåller kaliumtitanat. Styrkan och styvheten i materialet har gjort att man kan minska den effektiva rörliga massan, sett från nålspetsen. Spolarna är sammankopplade med pickupens kontaktstift, tillverkade av PCOCC (Ultraren koppar). Magnetsystem AT-OC9XSL har en kraftfull neodymium-magnet. För att maximera magnetfältet som spolarna utsätts för använder man ok tillverkade av permendur(Mjuk kobolt-järnlegering) för att leda magnetfältet fram till spolarna. Nålrör Nålen sitter infäst i en 0,28 mm tjock cantilever av boron. Boron är ett mycket hårt och styvt material och tack vare att man kan göra cantilevern så tunn med bibehållen styrka så minskas den rörliga massan. Special Line Contact Man kommer aldrig ifrån att nålen är en av de viktigaste komponenterna på en pickup. Nålens material och form styr mycket av det slutliga resultatet. AT-OC9XSL har en naken diamant med fyrkantigt skaft som är fastlimmad i den solida boroncantilevern. Nålen har ATs Special Line Contact slipning, med en böjningsradie på 40 µm x 7 µm, som ger den en stor vertikal anläggningsyta i skivspåret. Denna slipning är mycket lik såkallad Shibataslipning. Specifikationer Frequency Response 20 - 50,000 Hz Channel Separation 28 dB (1 kHz) Vertical Tracking Angle 20 degrees Vertical Tracking Force 1.8 to 2.2 g (standard 2.0 g) Stylus Construction Nude rectangular shank Recommended Load Impedance Min 100 Ohms Coil Impedance 12 Ohms (1 kHz) DC Resistance 12 Ohms Coil Inductance 25 μH (1 kHz) Output Voltage 0.4 mV (@ 1 kHz, 5 cm/sec) Output Channel Balance 0.5 dB (1 kHz) Stylus Shape Special Line Contact Cantilever 0.28 mm Ø nude boron Static Compliance 22 x 10 – 6 cm / dyne Dynamic Compliance 18 x 10 – 6 cm / dyne (100 Hz) Mounting 1/2” centers / Threaded inserts Cartridge Weight 7.6 g Dimensions 17.3 (H) x 16.8 (W) x 25.7 (L) mm Accessories Included 1 non magnetic screw driver 1 brush 2 washers 4 pairs of mounting screws: 5mm, 8mm, 10mm, 12mm 1 plastic protector Body Material Aluminium Model AT-OC9XSL Stylus Size 1.5 x 0.28 mil Terminal Pins Brass Wire Used for Coil PCOCC (Copper by Ohno Continuous Casting process.)
